一般情況下，工業閥門在使用時不作強度試驗，但修補過后閥體和閥蓋或腐蝕損傷的閥體和閥蓋應作強度試驗。對于安全閥，其定壓和回座壓力及其他試驗應符合其說明書和有關規程的規定。閥門安裝之前應在閥門液壓測試臺上作閥門強度試驗和閥門密封試驗。低壓閥門抽查20%，如不合格應100%的檢查;中、高壓閥門應100%的檢查。閥門試壓常用的介質有水、油、空氣、蒸汽、氮?dú)獾?，各?lèi)工業閥門含氣動閥門的試壓方法如下：

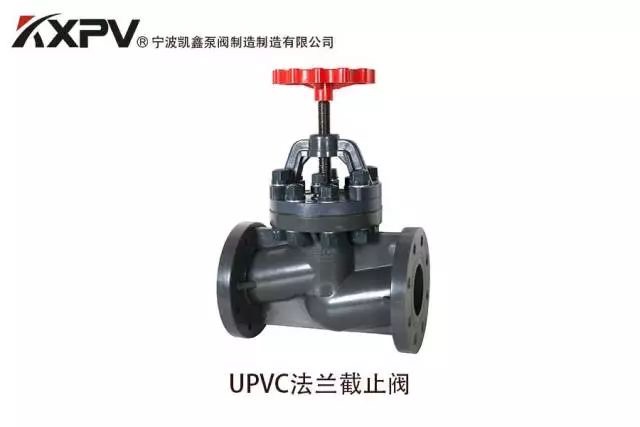

1.截止閥的試壓方法
截止閥的強度試驗，通常將組裝好的閥門放在試壓架中，打開閥瓣，注入介質至規定值，檢查閥體和閥蓋是否冒汗和滲漏。也可單件進行強度試驗。密封性試驗只做截止閥。試驗時截止閥的閥桿成垂直狀態，閥瓣開啟，介質從閥瓣底下一端引入至規定值，檢查填料和墊片處；待合格后關閉閥瓣，打開另一端檢查是否有滲漏。如果閥門強度和密封性試驗都要做時，可先做強度試驗，然后降壓至密封性試驗規定值，檢查填料和墊片處；再關閉閥瓣，打開出口端檢查密封面是否滲漏。

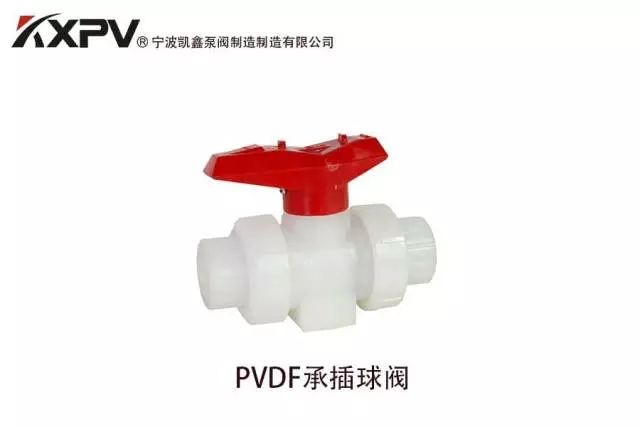

2.球閥的試壓方法
氣動球閥的強度試驗應在球體半開狀態下進行。
① 浮動式球閥密封性試驗：將閥處于半開狀態，一端引入試驗介質，另一端封閉；將球體轉動幾次，閥門處于關閉狀態時打開封閉端檢查，同時檢查填料和墊片處密封性能，不得有滲漏現象。然后從另一端引入試驗介質，重復上述試驗。
②固定式球閥密封性試驗：在試驗前將球體空載轉動幾次，固定式球閥處于關閉狀態，從一端引人試驗介質至規定值；用壓力表檢查引入端密封性能，使用壓力表精度0．5～1級，量程為試驗壓力的1．6倍。在規定時問內，沒有降壓現象為合格；再?gòu)牧硪欢艘朐囼?yàn)介質，重復上述試驗。然后，將閥門處于半開狀態，兩端封閉，內腔充滿介質，在試驗壓力下檢查填料和墊片處，不得有滲漏。
③三通球閥應在各個位置上進行密封性試驗。

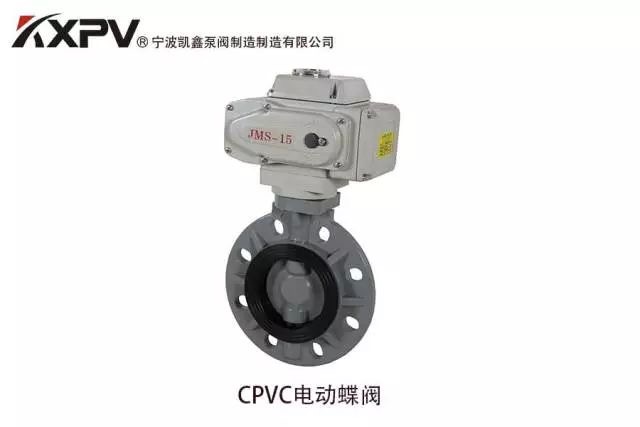

3.蝶閥的試壓方法
氣動蝶閥的強度試驗與截止閥一樣。蝶閥的密封性能試驗應從介質流人端引入試驗介質，蝶板應開啟，另一端封閉，注入壓力至規定值；檢查填料和其他密封處無滲漏后，關閉蝶板，打開另一端，檢查蝶板密封處無滲漏為合格。作為調節流量用的蝶閥可不做密封性能試驗。

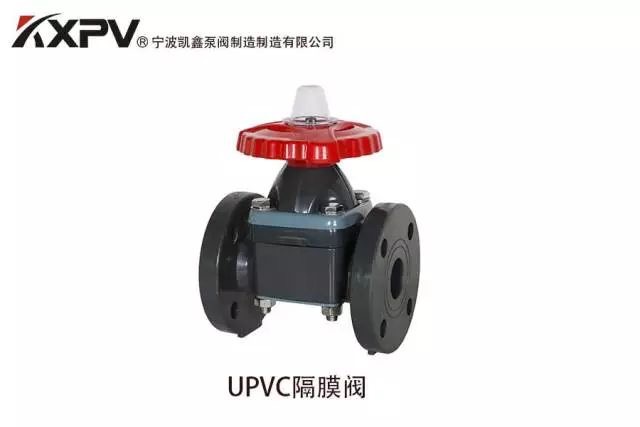

4.隔膜閥的試壓方法
隔膜閥強度試驗從任一端引入介質，開啟閥瓣，另一端封閉，試驗壓力升至規定值后，看閥體和閥蓋無滲漏為合格。然后降壓至密封性試驗壓力，關閉閥瓣，打開另一端進行檢查，無滲漏為合格。

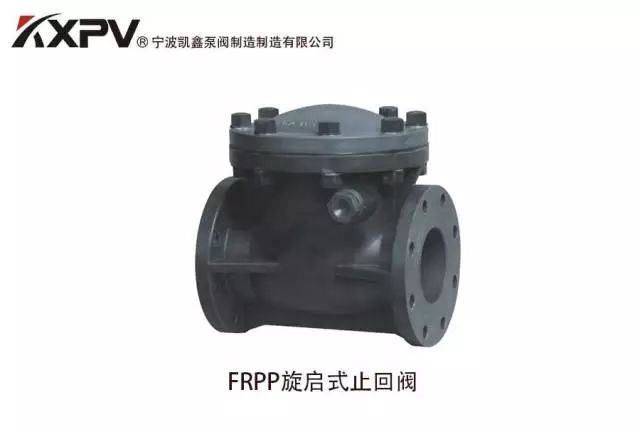

5.止回閥的試壓方法
止回閥試驗狀態：升降式止回閥閥瓣軸線處于與水平垂直的位置；旋啟式止回閥通道軸線和閥瓣軸線處于與水平線近似平行的位置。
強度試驗時，從進口端引入試驗介質至規定值，另一端封閉，看閥體和閥蓋無滲漏為合格。
密封性試驗從出口端引入試驗介質，在進口端檢查密封面處，填料和墊片處無滲漏為合格。
